邯鄲兆萬豐

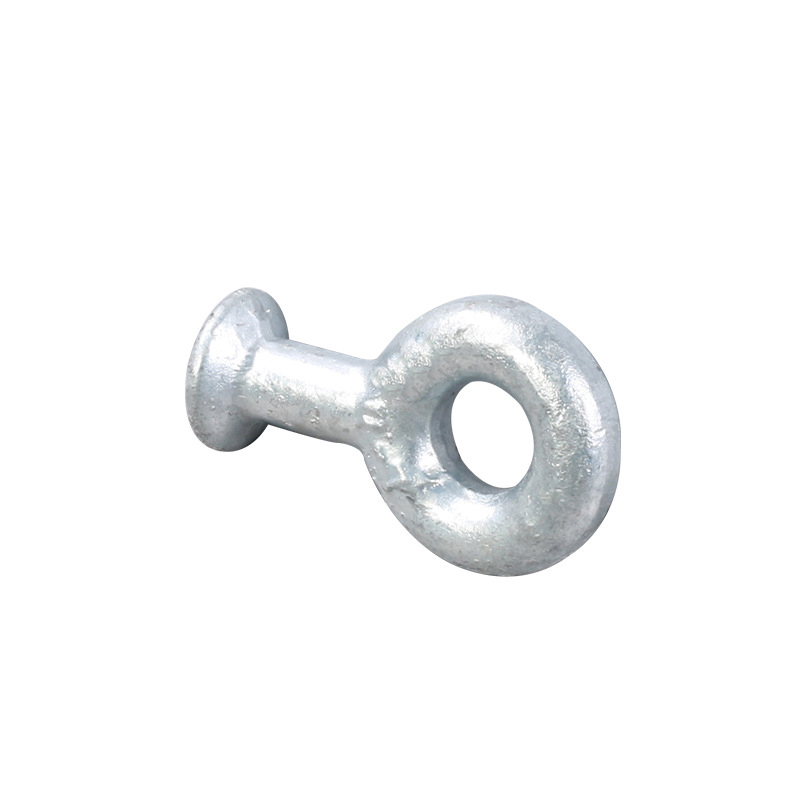

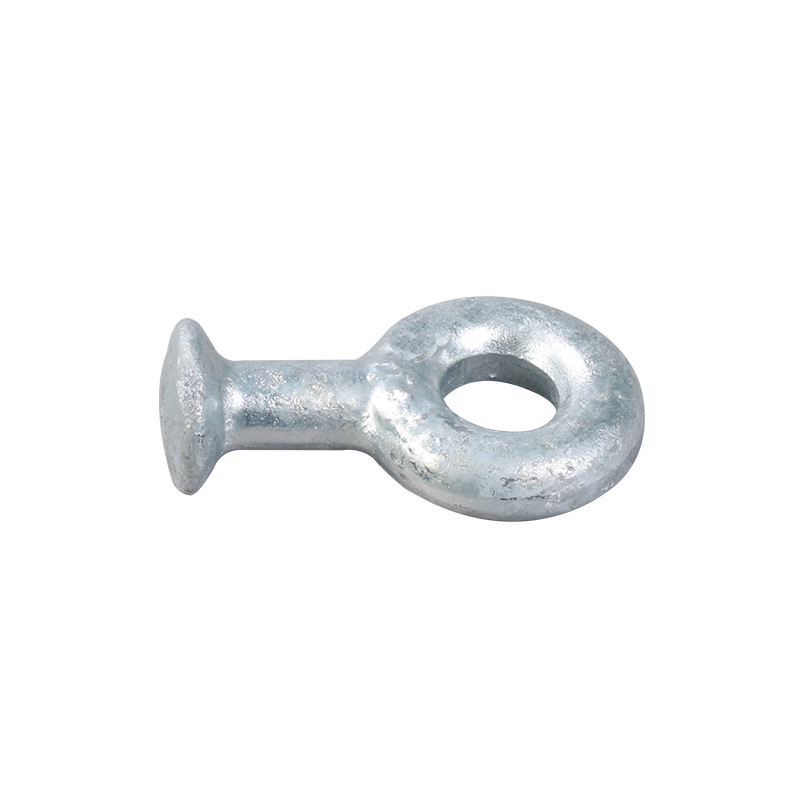

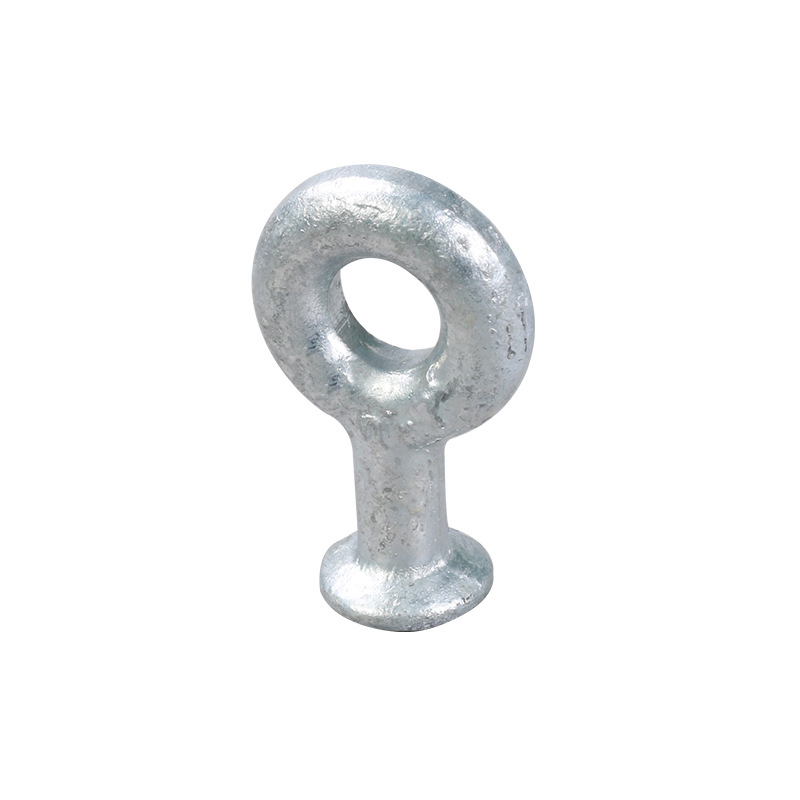

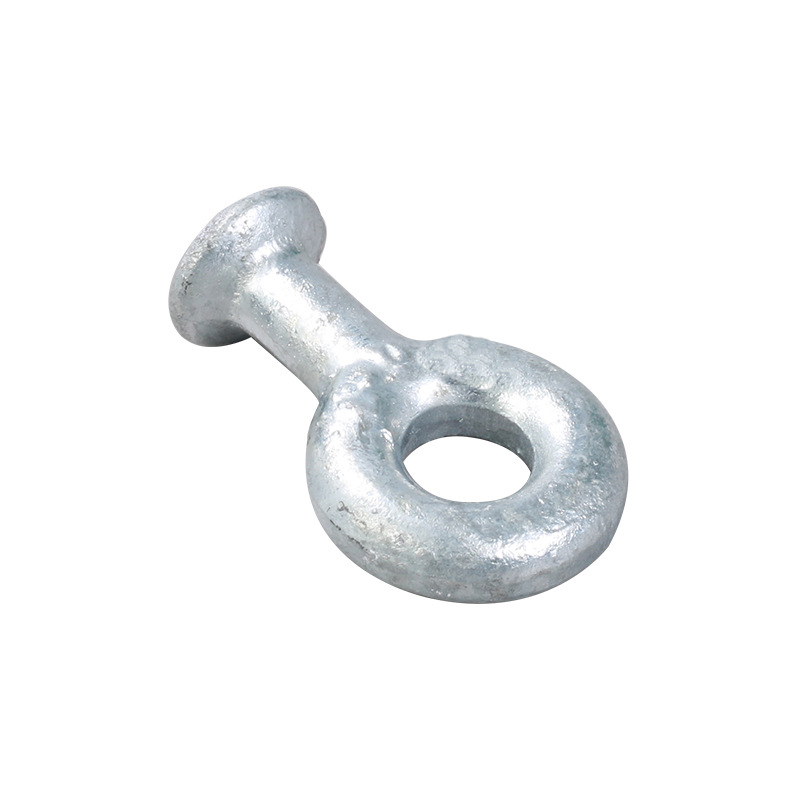

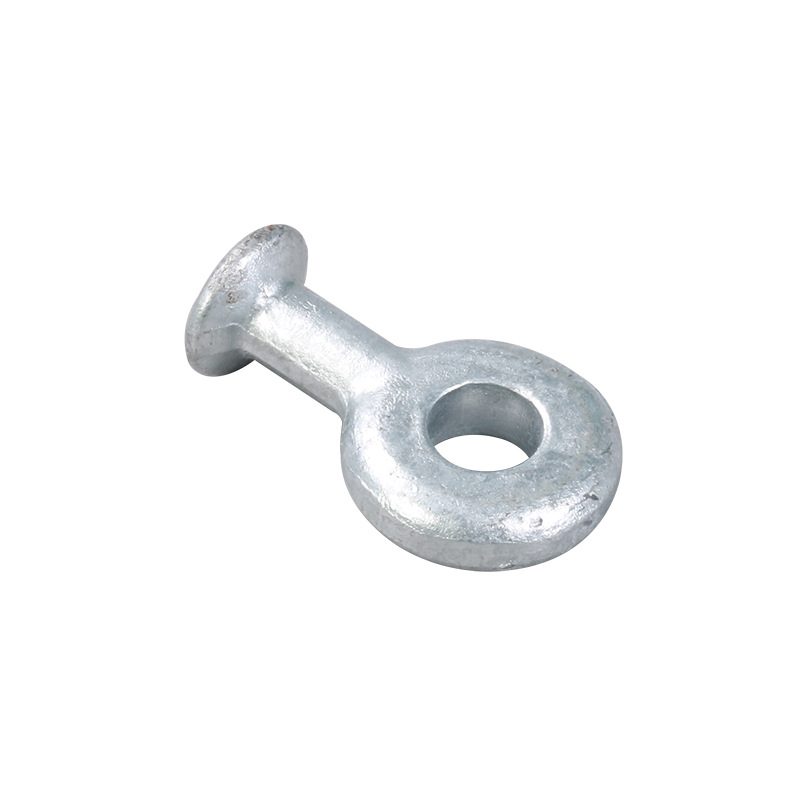

球頭掛環
Q-7 10 價格
Q-10 14 價格2
Q-12 16價格3
球頭掛環的產品參數：
產品材質：鋼材
制造方式：鍛造
表面處理方式：熱鍍鋅
鋅層厚度：85微米
球頭掛環的型號分類：Q型、QP型
國網物料描述：聯結金具-球頭掛環
Q 、QP型球頭掛環圖紙：
Q 型球頭掛環主要參數:
| 型號 | ?連接標記 | 主要尺寸(mm) | ?標稱破壞載荷(kN) | 質量(kg) | ?國網物料編碼 | ?國網物料描述 | ?材質 | ||
| Ф | d | H | |||||||
| Q-0750 | 16 | 22 | 16 | 50 | 70 | 0.3 | 500020354 | 聯結金具-球頭掛環，Q-7 | 鋼 |
QP 型球頭掛環主要參數:
| 通用設計型號 | 型號 | 主要尺寸?(mm) | 連接標記 | 標稱破壞 載荷?(kN) | 參考重量 (kg) | ||||
| Ф | b | H | D | D1 | |||||
| Q-7 | 22 | 16 | 50 | 33.3 | 17 | 16 | 70 | 0.3 | |
| QP-7 | 20 | 16 | 50 | 33.3 | 17 | 16 | 70 | 0.3 | |
| QP-10 | 20 | 16 | 50 | 33.3 | 17 | 16 | 100 | 0.3 | |
| QP-12 | 24 | 16 | 60 | 33.3 | 17 | 16 | 120 | 0.5 | |
| QP-12G | 24 | 18 | 60 | 33.3 | 17 | 16 | 120 | 0.4 | |
| QP-16 | 26 | 20 | 60 | 41.0 | 21 | 20 | 160 | 0.5 | |
| QP-20 | 26 | 24 | 80 | 49.0 | 25 | 24 | 200 | 1.0 | |
| QP-21D | 30 | 24 | 70 | 41.0 | 21 | 20 | 210 | 0.9 | |
| QP-30 | 39 | 28 | 80 | 49.0 | 25 | 24 | 300 | 1.1 | |
| QP-0750 | 20 | 16 | 50 | 33.3 | 17 | 16 | 70 | 0.3 | |
| QP-1050 | 20 | 16 | 50 | 33.3 | 17 | 16 | 100 | 0.3 | |
| QP-1260 | 24 | 16 | 60 | 33.3 | 17 | 16 | 120 | 0.4 | |
| QP-1660 | 26 | 18 | 60 | 41.0 | 21 | 20 | 160 | 0.5 | |
| QP-2180 | 26 | 20 | 80 | 41.0 | 21 | 20 | 210 | 0.7 | |
| QP-2580 | 30 | 24 | 80 | 49.0 | 25 | 24 | 250 | 1.0 | |
| QP-3280 | 33 | 28 | 80 | 49.0 | 25 | 24 | 320 | 1.2 | |
